OxLinx LUSEM
プロフェッショナルAVシステム、デジタルサイネージ、ホームシアターシステム、FA現場における映像伝送に。
約4.5mm以下の細径なオプティカルケーブルのため、超軽量で取り回しに優れたケーブルです。
4K映像を非圧縮でノイズの影響を受けずに、最大100mまで映像伝送が可能です。
曲げ、引張り、側圧に強い高耐久仕様ですので、様々なシーンでご利用いただけます。
HDMI1.4（60P 4:2:0）着脱型
- 『3840 × 2160』の解像度。
- 4K30Hz、3D、Deep Colorに対応しております。
- 内部電源により、外部からの給電は必要ありません。
- データレートは10.2Gbpsになります。

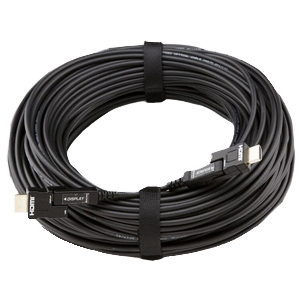

HDMI2.0（60P 4:4:4）着脱型
- 『3840 × 2160』の解像度。
- 4K60Hz、3D、Deep Colorに対応しております。
- 外部電源(片側端子より5Vのバスパワーが必要です。USBポートあり。)
- データレートは18Gbpsになります。
DisplayPort1.2a（60P 4:4:4）固定型
- 『4096 × 2160』の解像度。
- 4K60Hz、3D、Deep Colorに対応しております。
- 内部電源により、外部からの給電は必要ありません。
- データレートは21.6Gbpsになります。
製品仕様
| タイプ | HDMI1.4 | HDMI2.0 | DisplayPort1.2a |
|---|---|---|---|
| 型式 | LHM-PP□□ | LHM2-PT□□ | LDP-NT□□ |
| 解像度 | 3840 × 2160 | 4096 × 2160 | |
| 適合機種 | HDMI端子を持つ 液晶ﾃﾞｨｽﾌﾟﾚｲ、ﾌﾟﾛｼﾞｪｸﾀ、AV機器、ｹﾞｰﾑ機 |
DP端子を持つ 液晶ﾃﾞｨｽﾌﾟﾚｲ、ﾌﾟﾛｼﾞｪｸﾀ、AV機器、ｹﾞｰﾑ機 |
|
| コネクタ形状 | HDMIプラグ(タイプA/19ピン/オス) -HDMIプラグ(タイプA/19ピン/オス) |
DPプラグ(オス) -DPプラグ(オス) |
|
| 規格 | HDMI認証、CE、RoHS2、UL取得済 | CE、RoHS2、UL取得済 | |
| 電源仕様 | 内部電源(外部5V USB電源ﾎﾟｰﾄ無し) | 外部電源(外部5V、USBﾎﾟｰﾄ) | 内部電源(外部5V USB電源ﾎﾟｰﾄ無し) |
| ｹｰﾌﾞﾙ外径(ｍｍ) | 3.4 | 4.5 | |
| 伝送速度(Gbps) | 10.2 | 18 | 21.6 |
| 許容曲げR(mm) | 6 | ||
| 側圧性能(kg) | 50 | ||
| ｹｰﾌﾞﾙ被覆 | LSZH(屋内用低煙性ｾﾞﾛﾊﾛｹﾞﾝ) | TPU(屋外用) | |
| 張力性能(kg) | 50 | ||
| 仕様 | 4K30Hz、3D、Deep Color対応 | 4K60Hz、3D、Deep Color対応 | |
| EDID | 対応(※機材の仕様により接続性がございます。評価機にて事前に確認可能です。) | ||
| 対応HDCP | 1.3 | 2.2 | |
| HDR | 非対応 | 10bit | 非対応 |
| 付属品 | ジェンダー固定用ネジﾞ 配管カバー |
配管ツール ジェンダー固定用ネジﾞ 外部給電用USBケーブル |
－－－ |
| カタログ | hdmi display-port cable_catalog | ||
| 注意事項1 | 出力機器と入力機器の接続するコネクタ側が決まっております。 | ||
| 注意事項2 | ARC、CEC、HECに対応していません。 | －－－ | |
