『小型温湿度データロガー LS350-TH』は日本国内で製造を行い、
厳しい検査基準を満たした製品のみが出荷されます。


本日は、『LS350-TH』が製品として完成するまでの作業の流れを
ご紹介いたします。



実装工程

表面実装部品

【表面と裏面実装後(表面実装)の「小型温湿度 データロガー LS350-TH」】

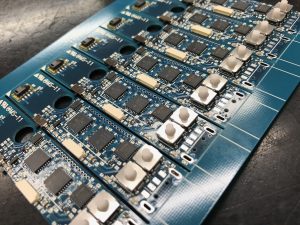

機械実装後の「LS350-TH」表面

表面実装後の「LS350-TH」表面写真

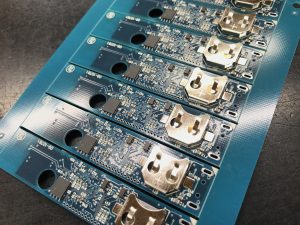

機械実装後の「LS350-TH」裏面

表面実装後の「LS350-TH」裏面写真


機械実装後の「LS350-TH」基板の表面と裏面の写真になります。


機械実装後には、画像解析装置により、

  • 正しい位置や方向で部品が実装されているか?
  • はんだ付けが問題なくされているか?

などの確認を行っています。



目視による実装確認やはんだ付け確認も実施し、次の工程に進みます。



挿入実装部品

【表面と裏面実装後(挿入実装)の「小型温湿度 データロガー LS350-TH」】

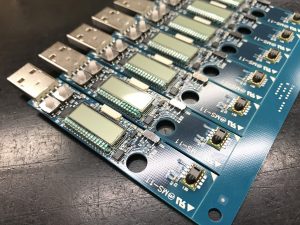

挿入実装後の「LS350-TH」表面

挿入実装後の「LS350-TH」表面写真

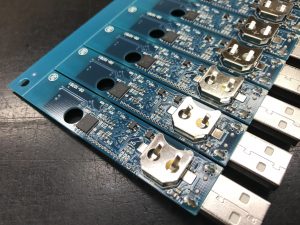

挿入実装後の「LS350-TH」裏面

挿入実装後の「LS350-TH」裏面写真


「USBコネクタ」と「LCD(液晶)」の実装を行います。


『小型温湿度データロガー LS350-TH』の挿入実装部品については、
手はんだにて実装を行っています。


写真の液晶につきましては、表裏両方の写真の一番下側基板のみ、
はんだ付けを行った状態になっています。



挿入実装部品のはんだ付けでは、ピンホール、はんだブリッジ、はんだ上り不足などの
不良に注意し、はんだ付け作業を行います。



検査工程

温湿度測定(精度試験)

【恒温恒湿器で精度試験を行う「小型温湿度 データロガー LS350-TH」】

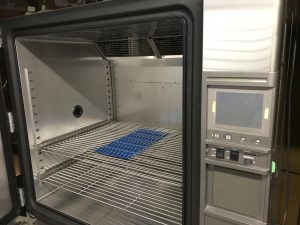

恒温恒湿器での試験測定を行う「小型温湿度 データロガー LS350-TH」

恒温槽での精度試験の様子_1

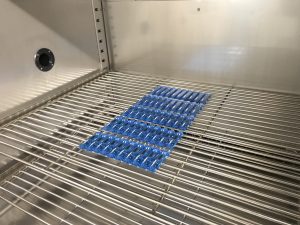

恒温恒湿器での試験測定を行う「小型温湿度 データロガー LS350-TH」

恒温槽での精度試験の様子_2


基準温湿度計と製品を恒温槽にて温湿度を一定に保った環境でデータを記録し
測定結果を比較します。



検査

検査項目

【すべての検査項目を行う「小型温湿度 データロガー LS350-TH」】

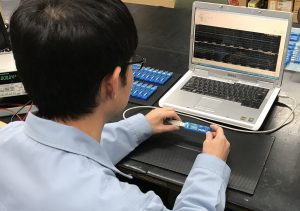

検査工程_小型温湿度 データロガー LS350-TH」

検査工程_スイッチの操作確認の様子

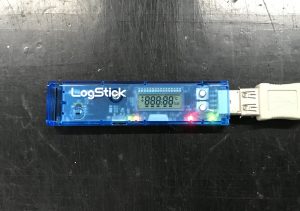

検査工程_小型温湿度 データロガー LS350-TH」

検査工程_LED点灯、LCD(液晶)表示確認の様子


  • LED点灯確認
     製品に使用している全LEDの点灯確認を行います。
  • LCD(液晶)表示確認
     LCDの全ての文字が表示することを確認します。
  • スイッチの操作確認
     モードSW、設定SW、表示確認SWの操作確認を行います。
  • 消費電流の確認
  • 外観確認
     ケース外観、取り付けビスのトルク確認、機銘板シール貼付、梱包内容物の確認


これら全ての検査項目において、抜き取り検査ではなく全数検査を行い、
厳しい検査に合格した製品のみが出荷されます。
