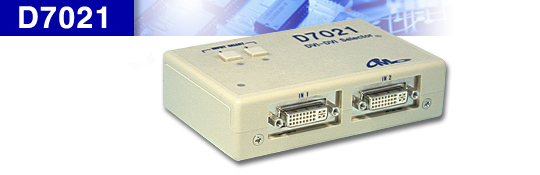

D7021は2系統のパネルリンク(TMDS)DVI映像信号を入力し、1系統のDVI映像信号として出力するDVI切替器(DVIセレクター)です。

2台のPC等のDVI出力を状況に応じて映像切替し1台のDVIモニター等で表示させる事が出来ます。



簡単操作の小型DVI映像切替器(DVIセレクター)

DVI切替器 2入力1出力 セレクター_D7021



映像切替はD7021本体のスイッチ操作にて簡単に切替が可能です。

最大で5mまでDVIケーブルの配線が可能です。

ACアダプターにて電源供給を行うため、本体の小型化とノイズの影響を排除しております。



仕様

入出力

入力コネクタ DVIコネクタ×2
出力コネクタ DVIコネクタ
入力信号 パネルリンク(TMDS)映像信号
出力信号 パネルリンク(TMDS)映像信号
映像クロック周波数 25MHz~165MHz
※接続ケーブル、接続機器によっては、画像にちらつき等が出る可能性が有ります。

一般

電源 DC+5V、800mA
(付属のACアダプターを使用すること)
性能保証温度 10℃~40℃(非結露)
外形寸法 幅80mm×高さ32mm×奥行125mm(ただし、突起物含まず)
質量 約200g

その他

DDC 出力接続機器データを入力コネクタへ出力
ホットプラグ 入力部内部電源(+5V)にてプルアップ。(最大出力電流20mA)
出力部入力無し時(ハイインピーダンス)は、出力ドライバ“動作モード”

HIGHレベル入力時は、出力ドライバ“動作モード”
LOWレベル入力時は、出力ドライバ“パワーダウンモード”

+5Vパワー 最大出力電流800mA

付属品

  • ACアダプターDC5V2A
  • 取扱説明書
